Gracias Jordansan pero me temo que la campana no tiene despiece en recambios.
Sigo avanzando en mis investigaciones, a continuación os las explico.
He numerado los muelles y pongo más información de la que tenía antes ya que con algún programilla de internet he calculado la constante K.
muelle 1:
Longitud 16,45 mm, Ø ext 18,42 mm y Ø espira 3,14 mm ---K = 10 DaN
muelle 2:
Longitud 29,76 mm, Ø ext 19,52 mm y Ø espira 5 mm ---- K = 48 DaN
muelle 3:
Longitud 31,00 mm, Ø ext 19,52 mm y Ø espira 5 mm ---- K = 49 DaN
muelle 4:
Longitud 25,95 mm, Ø ext 18,42 mm y Ø espira 3,25 mm ---- K = 9 DaN
muelle 5:
Longitud 29,80 mm, Ø ext 19,54 mm y Ø espira 5,1 mm ---- K = 52 DaN
muelle 6:
Longitud 29,80 mm, Ø ext 19,50 mm y Ø espira 5,1 mm ---- K = 53 DaN.
Como podeis observar los muelles 2, 3, 5 y 6 son prácticamente los mismos excepto que el muelle 3 mide 31 mm y el resto 29,80 mm.

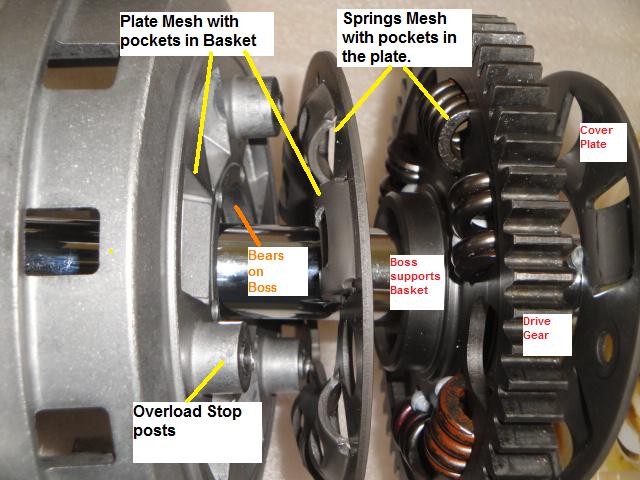

Bien pues ahí creo que radica el problema, ya que cuando premonto la campana con ttodos sus componentes y la giro para que se enrasen los dientes de ambos discos de la campana los muelles 1,3 y 4 no tienen ningún sonido, lo cual quiere decir que estan actuándo.
decir cómo dato que las cavidades donde se introducen los muelles 2, 3,5 y 6 son iguales de más o menos 32,3 mm.
Haciendo pruebas, si cambio el muelle 3 por el de la cavidad 2 o por el 5 o por el 6, la cavidad en la que le coloco (el muelle 3 ) no produce ruido, es decir no tiene holgura.
En mi opinión el problema está en los muelles 2, 5 y 6 que debieran de medir 31 mm más o menos coómo el número 3 y de esta forma cuando se monta la campana en el eje y se engranas los dientes la tensión de ese enrase tensa los muelles y ya no suenan.
OJO esto no significa que cuando la campana la desmontamos y los dientes de la campana no tienen tensión y estan desfasados medio diente la campana no suene.
Seguro que si la agitas suena, pero al tensar los dientes en el montaje los muelles deben dejar de tener holguras y producir ruidos.
Ahora quiero localizar un muelle como el Nº 3 y comprar 3 para cambiarlos.
Por último otra cosa que me mosquea un poco, aunque no tenga nada que ver es el desgaste de la arandela resorte que va casi al principio del desmontaje y que producto de la holgura de la campana ha producido un desgaste excesivo, se ve que tiene alguna viruta en el Ø interior yha ganado en Ø interior, producto del desgaste excesivo.
En esto no estoy muy puesto y no se si habrá repuesto de este tipo de arandelas.
Es un poco complicado de explicar, si teneis alguan duda, quereis que lo explique mejor o pensais que no voy por el camino correcto, no dudeis en mandarme un mensaje.
Un saludo
.
