Conector R 1200 GS 12V a USB

[pons]

Hola,

Una vez hecho el soporte para mi GPS Becker Z098 que podéis ver aquí http://www.bmwmotos.com/cgi-bin/yabb2/YaBB.pl?num=1246810745/0 decidí que hacia falta conectarlo a la corriente de la moto.

Encontré interesante hacer el conector USB, además de porque es el que usa el GPS, porque en principio el conector USB será el estándar para cargar móviles a partir del año que viene (en Europa al menos).

Para ello compré el cable para conectar a la toma de GPS (unos 11 €):

Seguidamente compré un conector de mechero a GPS (unos 8 €). Desmonté el adaptador USB y soldé el cable positivo (el 3 del conector BMW) con el positivo del adaptador USB. Lo mismo con el negativo (el cable número 1 en el conector BMW).

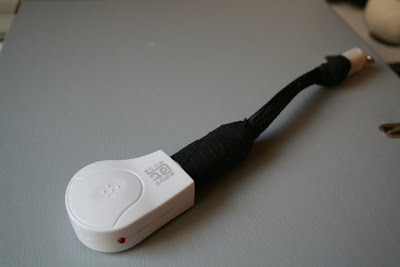

Antes de soldar debo decir que puse el cubre cable para protejer el montaje. Lo rematé todo con cinta adhesiva que se usa para este tipo de cosas en vehiculos. El resultado final es este:

Estoy seguro que la gente manitas "de verdad" obtendrá mejores resultados.

Debo agradecer a mi amigo Martí otra vez su ayuda y materiales para la elaboración de este adaptador.



[Buhobmw]

q tal funciona el invento?



[pons]

He probado el GPS con el conector y el resultado a ha sido muy bueno, al menos en lo que a la alimentación se refiere.

Respecto a los conectores de corriente habia oído básicamente dos problemas:
1. Una vez en marcha se desconecta la corriente automáticamente al cabo de un rato.
2. Al quitar el contacto el Can Bus detecta que hay paso de corriente y no llega a desconectar la corriente del GPS.

En mi caso no he notado ninguno de los dos síntomas. Durante la marcha el GPS siempre muestra el símbolo de "enchufado" y, al cabo de un minuto o así de quitar el contacto, el GPS detecta que ha dejado de llegarle corriente.
Debo decir que lo he probado un máximo de unos 40 minutos. En breve lo provaré durante horas, a ver que tal va.



[superRORO]

Hola muy buenas, que tal.

Te comento, yo he montado un GPS de coche de la misma manera y resulta que no me llega a cargar del todo, lo he tenido mas de 40 minutos, sabes si realmente la toma da 12v o puede que de menos, lo digo porque en el coche me funciona perfectamente conectado al mecher (12v) y en la moto nada de nada.

Por cierto, lo del contacto a mi me funciona a la perfeccion, de las y te pone carga, desconectas y no carga.

Saludso



[pons]

Lo miré con el tester y si, daba 12V. Sin embargo mi GPS muestra el mismo símbolo tanto si ha llegado al 100% de carga como si no. Por lo tanto ahí no te puedo ayudar.



[superRORO]

Lo miré con el tester y si, daba 12V. Sin embargo mi GPS muestra el mismo símbolo tanto si ha llegado al 100% de carga como si no. Por lo tanto ahí no te puedo ayudar.

Podrias comprobar si te carga perfectamente estando mas de una hora en la moto?

Es para ver si doy con la tecla de que le pasa a mi moto entonces, o a mi GPS........



[pons]

Bueno, he vuelto de un viajecito donde he podido probar más a fondo el conector.

Al principio parecía que todo iba bien, pero el segundo dia el GPS se paró repentinamente. Al volver a encenderlo no iba del todo bien.

Al final descubrí el porque: cuando la moto está arrancada y el GPS en marcha marca la señal de carga. Sin embargo el GPS se está descargando pero cree que está conectado! Esto hizo que, al terminarse la bateria, en lugar de apagarse automáticamente lo hiciera bruscamente (porque, como he dicho, no detecta que la bateria está a punto de agotarse pues cree que está conectado a la corriente).

En resumidas cuentas descubrí que cuando el GPS está en modo "stand by" y enchufado es capaz de cargarlo. Cuando está encendido, aunque pone que está cargando, en realidad no lo hace. Quiero investigarlo pero sospecho que es falta de amperage. O sea, que el GPS consume más que lo que da el conector. No tengo claro si es problema del adaptador de mechero o del propio conector de la moto. Tengo que ver si es capaz de llegar a los 500mA que se supone daria un conector USB "normal". También tengo que ver que consumo tiene el propio aparato.

En fin, si alguien puede arrojar más luz sobre el tema seria interesante.



[Nekobasu]

No sé si será una chorrada decirte esto (si es así, perdona) pero ¿estás seguro de que el GPS se puede cargar por el USB? El Tomtom Rider, por ejemplo, tiene USB pero no es capaz de cargar por el mismo, es solo para transferencia de datos.

Saludos!



[pons]

En este caso si se carga por USB. El cargador original que viene con el aparato es un adaptador de mechero a USB.

Además, como menciono, si es capaz de cargarlo cuando está en stand by pero no cuando esta encendido (que consume más).

Cargar por USB (que da 5V y hasta unos 500mA) será cada vez más habitual sobretodo ahora que los móviles van adoptarlo como conector estándar (almenos en Europa).
