Conexio electrica radio

[ivantxu]

En la K100Lt viene un manojo de cables en la guantera izq pero no se que se conectan en ellos porque estan cortados, quien me puede pasa esquema de conexion ?

Tambien viene un potenciometro que no hay nada conectado, para que vale y como se conecta?



[janSolo]

El potenciometro me suena al balance de los altavoces (delantero/trasero) en la K1100LT. En la 100 tambien hay altavoces atras???

En el esquema electrico de la moto dudo que venga el cableado de la radio, pero algo me suena haber visto por algun sitio. Dame un par de dias a ver que encuentro.

Saludos
janSolo



[sak3]

Yo en tu lugar haría la instalación nueva.

Tiraría dos cables desde la batería uno de 2´5 mm de sección y autorizado con el arranque de la moto el otro puede ser muy fino por que solo tiene que alimentar la memoria.

T -93 tiene un brico perfecto de como se instala un radio cassette

http://www.bmwmotos.com/foro/showthread.php?324453-Audio-K-1100-LT&highlight=radio



[janSolo]

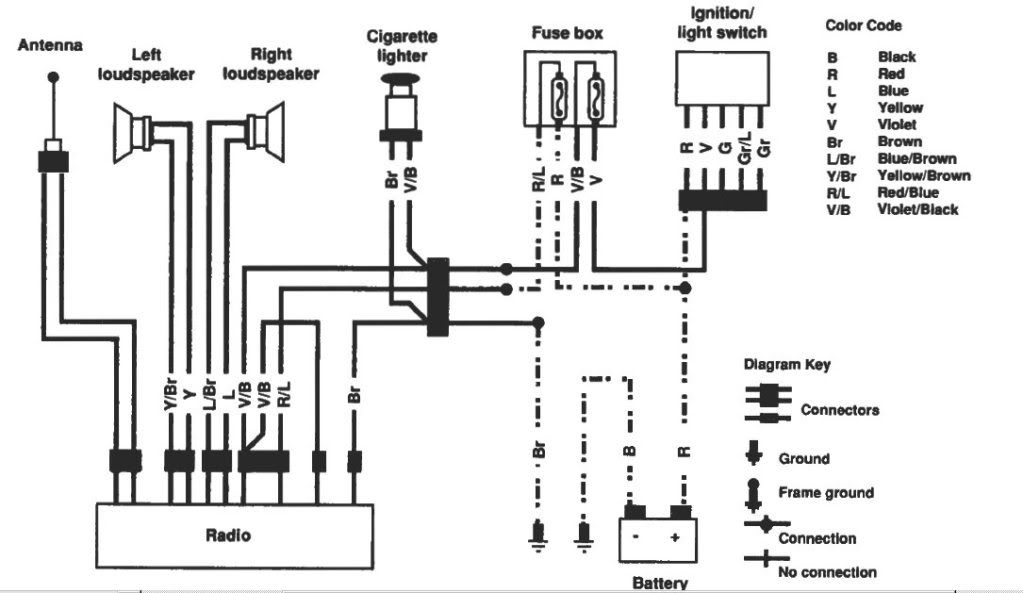

Aqui tienes un esquema electrico que te puede servir de referencia.

Saludos
janSolo



[ivantxu]

Gracias
haber si os cuelgo las fotos de la mierda que tengo yo puesta
