¿Necesitas una pantalla mas alta en la RT?

xavik75

Acelerando
Registrado
27 Ago 2006
Mensajes
220
Puntos
18
Ubicación
FLIX


instalar la pantalla con dos bisagras en la parte frontal

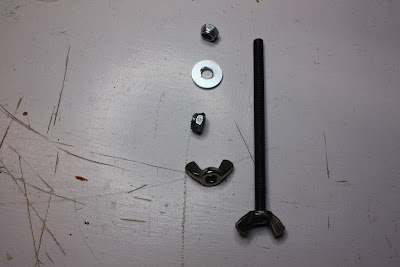

preparar dos esparragos  M-5 de la longitud necesaria para elevar la pantalla



instalar los esparragos en los laterales posteriores



montar la tuerca con orejetas para fijar el esparrago en la posicion deseada y una tuerca autoblocante con una arandela plana







apoyar la pantalla en la arandela y fijarla sin apretar demasiado con otra tuerca



cuando esten las dos montadas salir para ajustar la altura








tomar medidas y confeccionar dos piezas de tela impermeable como la de la foto



colocar unas chapas en la parte interior teniendo en cuenta que los orificios de la pantalla no van rectos y tendremos que poner dos chapas a cada lado



atornillar las dos de delante con dos tronillos arriba y los que habia en la pantalla por abajo y el esparrago como se ve en la foto







resultado final .
pantalla elevada y regulable

Hola, muy ingenioso y seguro que da resultado, pero yo no lo haria en mi moto.

Te lo has currao, si señor.


Salu2.

Que currazo tas pegao, si señor imaginación al poder.enhorabuena

Muy ingenioso y seguro que práctico. Ya nos contarás tus impresiones dinámicas.
Gracias por tus ideas :)

joer
pues ahora que alguien le de a la cabeza y que le conecte un motor electrico
jejeje

Hola Jomalse, a ver si nos fijamos un poco mas.

Este proyecto es tanto electrico como manual, en el tutorial estan apretadas las tuercas a mano, pero se pude hacer con el atornillador electrico y buala.

Salu2.

Hola, hoy he salido a probar la modificacion y he notado que entre camiones vibraba mucho debido a que solo se sujeta por los extremos .
He cambiado los tornillos anteriores al esparrago por tornillos pasantes y. convenientemente apretados, le dan mas rigidez a la pantalla
.Para sostener en su sitio la tela,
he puesto un muelle que a mantiene en su posicion.
Rodando solo o sin camiones el resultado ha sido el desado
Seguiré informando
Saludos

Hola , hoy tocaba desayuno en Tamarite de Litera y he aprovechado para observar el comportamiento de la pantalla.
Ha funcionado perfectamente en todos los regimenes de velocidad(no digo a cuanto iba por si acaso), desvia el aire por encima del casco ,asi que los ruidos han desaparecido y se puede circular con la visera levantada ya que el aire no molesta.

Te vendra muy bien para cuando vengas y de paso lo veremos todos in situ

buena currada, y gracias por compartir

Saludos

Muy buena idea Xavi, se nota que eres "un tio grande".
Pero en mi modesta opinion, la pantalla debería fijarse en todos sus tornillos, pues soporta un gran esfuerzo, debido a la fuerza del viento al circular rápido.

Un saludo.

Es un buen invento  :D pero  no me fio del prototipo :-? cuando lo perfecciones  ;)ya veremos ::) dijo un ciego :) pero adelante con tu ingenio

Un saludo

Me tienes acojonado.

Eso es tener imaginación y ser mañoso.

Felicidades.
